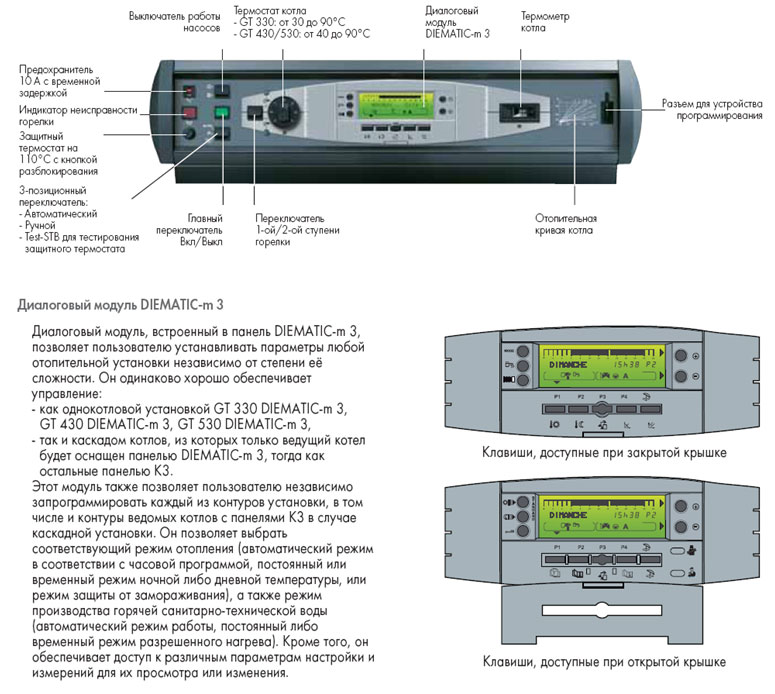

Панель управления MD1 Diematic-m3 De Dietrich

Панель управления Diematic m3 является высокотехнологичной панелью, которая изначально содержит электронную программируемую панель регулирования. Данная панель изменяет температуру котловой воды, путем воздействия на 2-х ступенчатую горелку в зависимости от наружной температуры, а так же (в качестве дополнительной опции) возможно управление от комнатной температуры, если подключен диалоговый модуль CDI 2 или CDR 2. В комплекте заводской поставки панель Diematic m3 способна автоматически управлять отопительной установкой с прямым контуром без смесителя (который можно сконфигурировать как контур бассейна).

Подключение датчика ГВС позволяет осуществлять программирование управлением контура ГВС путем воздействия системы регулирования на загрузочный насос. Рециркуляция контура ГВС может быть обеспечена благодаря вспомогательному выходу, который имеет свою собственную программу. Добавление одной или двух единиц дополнительного оборудования «плата управления одного контура со смесителем FM48, позволяет обеспечить управление одним или двумя смесительными контурами: модуль CDI 2, или CDR 2 или упрощенное дистанционное управление для каждого из этих контуров поставляется в качестве дополнительного оборудования. При подключении к панели управления Diematic VM возможно увеличить количество управляемых контуров до 40 (к одной панели управления возможно подключение до 20 блоков управления Diematic VM).

При каскадном подключении панель управления Diematic m3 выступает в роли ведущей. К ней можно подключить до 9 ведомых панелей К3.

Комплект поставки

• Панель управления DIEMATIC m3
• Датчик наружной температуры
• Подключенный датчик котла
• Пакет с документацией.

Описание возможностей

• Приготовление горячей воды с приоритетом или без.
• Управление до двух контуров со смесителем (требуется FM48)
• Управление одним прямым контуром
• Работа в ручном или полностью автоматическом режиме
• Защита от замерзания (активируется, если температура на улице, ниже 3 оС)
• Выбор режима работы день/ночь
• Автоматический переход в режим «Зима/Лето» (Зима- отопление + приготовление ГВС, переходит если средняя температура ниже 22 оС, Лето — только приготовление ГВС, активируется если средняя температура выше 22 оС)
• Недельное программирование
• Программирование на каждый день (на 99 дней)
• 1 заданную на заводе программу отопления и 3 задаваемые пользователем.
• Управление до 10 котлов в многокотловой установке (управление каскадом)

Дополнительное оборудование:

• Плата + датчик для 1 смесительного клапана (Ед. поставки FM48).
• Диалоговый модуль CDI 2 с датчиком комнатной температуры (Ед. поставки FM51)
• Упрощенное дистанционное управление с датчиком комнатной температуры (Ед. поставки FM52)
• Беспроводное дистанционное управление (Ед. поставки FM161)
• Дополнительный модуль Беспроводное дистанционное управление CDR 2 (Ед. поставки FM162)
• Датчик подающей линии после трехходового смесителя (Ед. поставки AD199)
• Погружной датчик + Погружная гильза (Ед. поставки AD218)
• Датчик температуры дымовых газов (Ед. поставки FM47)
• Соединительный кабель BUS (длина 12 / 40 м) для подключения DIEMATIC VM или реализации каскадной установки (Ед. поставки AD134 / DB119)
• Датчики для солнечной установки или буферного водонагревателя (Ед. поставки AD160)
• Модуль дистанционного управления по телефонной линии TELCOM
• Датчик ГВС с разъемом для симуляции Titan Active System^® для подключения водонагревателя горячей санитарно- технической воды без титанового анода (Ед. поставки AD 212)
• Панель управления DIEMATIC VM (Ед. поставки AD120)

Технические характеристики:

• Электрическое питание : 230 В (- 10%, + 10%) — 50 Гц
• Резерв хода часов : минимум 2 года.
